Gulf of Thailand rig – What is it? – GoT rig

Gulf of Thailand rig … ถ้าในอยู่ในวงการขุดเจาะฯอ่าวไทย น่าจะเคยได้ยินคำนี้ผ่านหูมาบ้าง …

GoT rig ต่างจาก rig ธรรมดาอย่างไร

Gulf of Thailand rig – What is it ?

อย่างที่รู้กันว่าในอ่าวไทยเรานั้น ได้พัฒนาเทคนิคการเจาะที่ไม่เหมือนใครเรื่อยมา เพื่อเอื้อต่อเทคนิคการเจาะของเรา เราจึงต้องปรับแต่งแท่นเจาะฯให้เหมาะสมกับงานของเรา … เหมือนแต่งรถว่างงั้นเถอะ จะเอาไปลุยซาฟารีซาฮาร่า ไปปีนดอยป่าดิบ ไปท่องทุ่งน้ำแข็งทุนดร้า ก็ต้องปรับแต่งรถต่างกัน

นั่นคือเบื้องหลังที่เราต้องโม(ปรับแต่ง)แท่นเจาะที่จะมาทำงานในอ่าวไทย จากปรับโน้นแต่งนี่ ทีล่ะอย่างสองอย่าง ตอนนี้เราเลยรวบรวมเป็นแพ็คเกจเลยว่าแท่นเจาะฯที่จะมาทำงานในอ่าวไทย ต้องมีและทำสิ่งเหล่านี้ได้ จะทำมาก่อนเข้าร่วมประมูล หรือ ทำหลังประมูลก็ได้ แต่ก็เสนอราคาโมแยกมาต่างหาก ว่าถ้าประมูลได้แล้ว ค่าโมจะเท่านั้นเท่านี้

วันนี้จะมาแฉ หรือ เปิด แพคเกจกันว่าต้องโมอะไรกันบ้าง

• 1 Offline Piping
• 2 Casing Rack Back
• 3 Additional Deepwell Pump
• 4 Offline Cantilever Crane
• 5 Larger Accommodation
• 6 Wireline Unit Platform Relocation

ไปดูกันคร่าวๆเลยครับว่าแต่ล่ะโมคืออะไร โมเพื่ออะไร

Rig Selection จะเลือกขนาดแท่นเจาะอย่างไรดี ต้องเอาอะไรมาคิดคำนวณบ้าง

Offline Piping

ปกติแท่นเจาะมีระบบท่อน้ำโคลนระบบเดียว และ เราใช้ระบบท่อน้ำโคลน ในการปั๊มซีเมนต์ และ เอาผงหิน(แบไรท์)ออกจากน้ำโคลนเพื่อลดน้ำหนักน้ำโคลนผ่านเครื่องปั่นเหวี่ยง (centrifuge)

ดังนั้นเมื่อมีระบบท่อน้ำโคลนวงจรเดียว ถ้าเรากำลังขุดหลุมอยู่ เราไม่สามารถทำซีเมนต์หลุม หรือ ลดแบไรท์ผ่าน centrifuge ได้ แต่เราต้องการทำไปพร้อมๆกัน ดังนั้นแท่นเจาะจะต้องมีระบบท่อน้ำโคลน 2 วงจรจ้าาาา ซึ่งแท่นเจาะฯทั่วไปไม่มี ต้องไปโม

Casing Rack Back

ภาพที่คุ้นตาเรา คือ ก้านเจาะเรียงเป็นตับ ตั้งอยู่บน rig floor ตอนผมทำงานใหม่ๆ ผมเห็นเอาท่อกรุลงหลุมทีล่ะท่อนๆ แต่ก้านเจาะลงทีล่ะ stand (3 ท่อน) เร็วกว่าเยอะเลย

ฝันที่เป็นจริงอีก 30 ปีถัดมา GoT rig ต้องสามารถต่อท่อกรุแล้วพิงไว้แบบก้านเจาะได้ และ ต้องต่อท่อกรุพิง derrick ไปพร้อมๆกับกำลังขุดหลุมอยู่ได้ด้วยนะ แล้วต้องทำอย่างปลอดภัยด้วย เพื่อที่ว่าขุดเสร็จ จะได้เอาท่อกรุลงหลุมพรวดๆทีล่ะ 2 หรือ 3 ท่อนได้เลย

Additional Deepwell Pump (Jack up rig)

เวลาจะเอาขาแท่นเจาะลงจิ้มพื้นทะเลแล้วยกแท่นเจาะให้ลอยเหนือผิวน้ำ เราต้องบรรจงเอาขาแท่นเจาะจิ้มพื้นทะเล ค่อยๆยกตัวแท่นเจาะขึ้นมา เมื่อยกขึ้นมาได้หน่อยหนึ่ง เช่น ลอยอยู่เหนือผิวน้ำ 1 ฟุต เราจะค้างเอาไว้ เพื่อหยั่งดูว่า พื้นทะเลตรงนั้นรับน้ำหนักไหวไหม

แล้วเราจะค่อยๆปั๊มน้ำทะเลเข้าไปที่ท้องแท่นเจาะ ให้มันหนัก ให้มันกดขาแท่นเจาะให้จมพื้นทะเลลงไปอีกๆ จนขาแท่นเจาะมันไม่จมอีกต่อไป แล้วค่อยยกแท่นเจาะขึ้นให้สุดตามตำแหน่งที่ต้องการ

ขบวนการทั้งหมด เราเรียกว่า pre-loading ซึ่งกินเวลาเป็นวันๆ

Basic Knowledge of Jacking Operation for Jack up Rigs

ปั๊มที่ดูดน้ำทะเลที่ติดมากับแท่นเจาะมาตราฐานมันไม่ใหญ่เท่าไร กว่าจะดูดน้ำทะเลเข้าแท่นเจาะให้ได้น้ำหนักที่ต้องการ มันช้า ดังนั้น งานโมต้องมา … ปั๊มต้องตัวใหญ่ๆน้าจ๊ะ

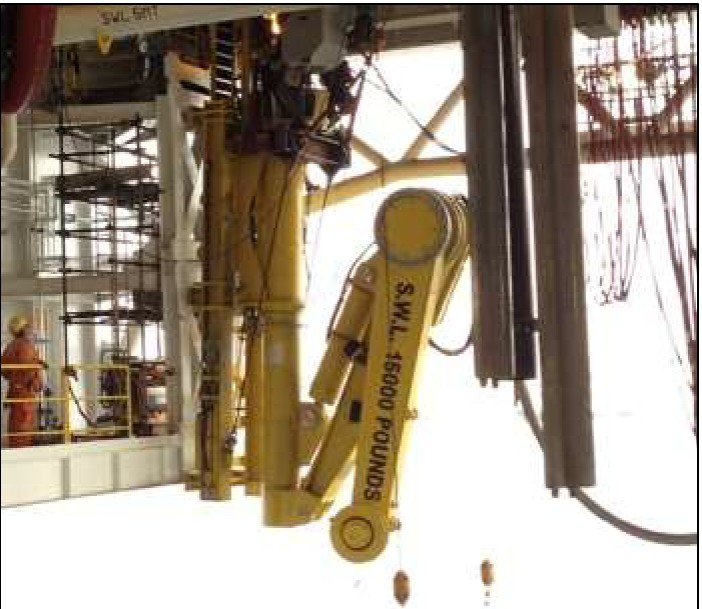

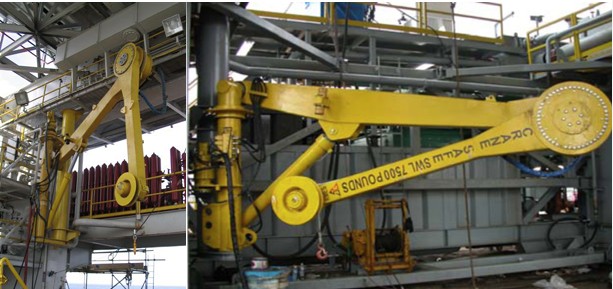

Offline Cantilever Crane

เราต้องยิงระเบิด ต้องทำซีเมนต์ ต้องหยั่งธรณี (OH wireline) ฯลฯ หลุมอื่นๆบน platform กัน ขณะที่บน rig floor ก็กำลังขุดอีกหลุมหนึ่ง เราจะทำอย่างไรดี จะเอาโน้นเอานี่ไปใส่ตะขอเกี่ยวไว้กับแท่นเหล็ก (beam) ใต้ rig floor เป็น ceiling หรือ roof crane มันก็กระไรอยู่ ระยะก็ไม่ได้ น้ำหนักก็ไม่ได้ ไม่ปลอดภัย

เอาเครนจริงๆมาติดไว้ใต้ rig floor เลย จบ … ไปโมมาด่วน

ทีนี้ก็จะเหมือนมา 2 โรงงาน โรงงานหนึ่งอยู่บน rig floor ก็ขุดไปไรไป อีกโรงงานหนึ่งอยู่ใต้ rig floor ก็ทำซีเมนต์ไป ไรไป

Larger Accommodation

ปกติแท่นเจาะจะรับคนได้ 100 – 120 คน แต่ การทำงานในอ่าว เราทำหลายๆอย่างพร้อมๆกัน และ ยังมี SIMOP (Simultaneous Operation) กับงานผลิต (Production) อีก คนเลยเยอะกว่าการเจาะปกติ … 150 คนต้องมี … ไปโมเตียงเสริม ต่อห้องเพิ่ม ห้องน้ำ ครัว ตู้เย็น และ อื่นๆ จ้าาาา

Wireline Unit Platform Relocation (jack up rig)

ภาพที่คุ้นตาผมในฐานะอดีต Wireline Field Engineer คือ wireline unit จะอยู่ชั้นดาดพ้าของส่วนพักอาศัย สายเคเบิ้ลจะพาดผ่ากลาง cat walk เข้าไปที่รอกตัวล่างทาง v-door

ดังนั้นตอนผมกำลัง logging (หยั่งธรณี) คนอื่นจะไม่สามารถใช้เครนยกของอะไรข้ามสายเคเบิ้ลได้เลย ไม่ปลอดภัย จึงไม่สามารถเตรียมท่อกรุสำหรับเอาลงหลุมได้ ไม่สามารถยกท่อกรุจากเรือมาวางบนแท่นเจาะได้ … ทีนี้ logging ทีเนี้ย เป็น ชม.ๆ บางทีเป็นวันๆ เสียเวลาชมัด

งั้นต้องโม เอา wireline unit ไปไว้ข้างๆ rig floor เสียเลย สายเคเบิ้ลก็จะไม่ผ่าน cat walk … ไปโมมาจ้าาา

คนที่ไม่เคยไปทำงานบน jack up จะนึกภาพไม่ออกว่าจะย้าย wireline unit ไปอยู่ไหน คือ มันจะไปอยู่หลังขา jack up ไม่ฝั่งขาซ้าย ก็ ขาขวา หรือไม่ก็จะไปอยู่ข้างๆ derrick เลย ขึ้นกับโครงสร้างของแท่นเจาะและตำแหน่งของ crane ซ้าย crane ขวา

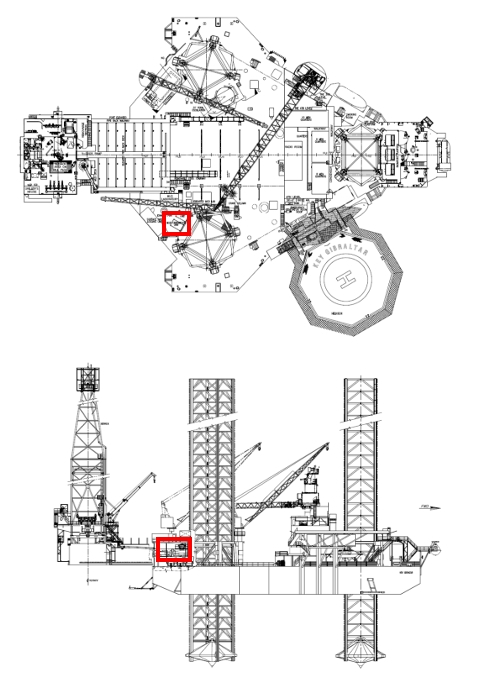

ข้างล่างเป็นแค่ตัวอย่างหนึ่งนะครับที่น่าจะเป็นไปได้ แต่ล่ะแท่นเจาะฯก็จะมีการออกแบบที่แตกต่างกัน ไม่ใช่อยากจะวางตรงไหนก็วาง ต้องมีการคำนวนกันดีๆ

พอเท่านี้ก่อน ยังมีพวกเครื่องไม้เครื่องมือบน rig floor ที่ต้อง upgrade อีกหลายรายการ เอาไว้วันหลังล่ะกัน วันนี้เอาแค่ออะไรๆที่มันติดกับตัวแท่นเจาะก่อนที่ต้องโม

---
